電流檢測電阻為什么經常放置在降壓調節器低端與高端上？
來源：萬利隆電子 閱讀量：2000發布時間：2019-05-09

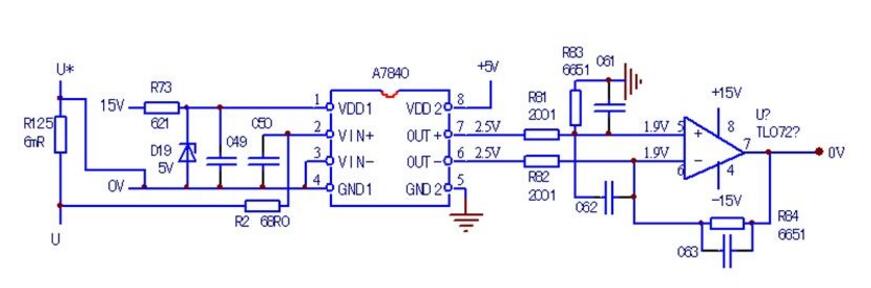

電流檢測電阻在多相電源設計中，利用它能實現精確均流。對于輕負載電源設計，它可以防止電流反向流動，從而提高效率。當多相應用的負載較小時，電流檢測可用來減少所需的相數，從而提高電路效率。對于需要電流源的負載，電流檢測可將電源轉換為恒流源，以用于LED驅動、電池充電和驅動激光等應用，那么電路檢測電阻應該如何進行放在呢？
由于電流檢測電阻的位置連同開關穩壓器架構決定了要檢測的電流，檢測的電流包括峰值電感電流、谷值電感電流（連續導通模式下電感電流的最小值）和平均輸出流。檢測電阻的位置會影響功率損耗、噪聲計算以及檢測電阻監控電路看到的共模電壓。
首先，電流檢測電阻放置在降壓調節器低端，檢測電阻位于底部MOSFET下方。在這種配置中，它檢測谷值模式電流。為了進一步降低功率損耗并節省元件成本，底部FET RDS(ON)可用來檢測電流，而不必使用外部電流檢測電阻。
這種配置通常用于谷值模式控制的電源。它對噪聲可能也很敏感，但在這種情況下，它在占空比較大時很敏感。谷值模式控制的降壓轉換器支持高降壓比，但由于其開關導通時間是固定/ 受控的，故最大占空比有限。
其次，電流檢測電阻放置在降壓調節器高端，對于降壓調節器，電流檢測電阻有多個位置可以放置。當放置在頂部MOSFET的高端時，它會在頂部MOSFET 導通時檢測峰值電感電流，從而可用于峰值電流模式控制電源。但是，當頂部MOSFET關斷且底部MOSFET導通時，它不測量電感電流。
在這種配置中，電流檢測可能有很高的噪聲，原因是頂部 MOSFET的導通邊沿具有很強的開關電壓振蕩。為使這種影響最小，需要一個較長的電流比較器消隱時間。這會限制最小開關導通時間，并且可能限制最小占空比（占空比 = VOUT/VIN）和最大轉換器降壓比。注意在高端配置中，電流信號可能位于非常大的共模電壓(VIN)之上。
