1k金屬薄膜電阻組成數字信號發生器有什么作用





                        來源：萬利隆電子 閱讀量：2000發布時間：2020-01-20








	1k金屬薄膜電阻組成一個八通道邏輯狀態發生器電路。它由八個單刀雙擲開關和八個1k金屬薄膜電阻組成。當一個開關關閉時，相應通道的狀態是高的。當它被打開時，一個邏輯低被產生。在邏輯高，每個通道可以驅動多達25個LSTTL芯片。這個邏輯生成器的問題是，當它改變狀態時，輸出信號不是干凈的。當開關改變位置時，輸出信號不會立即從一種狀態變?yōu)榱硪环N狀態。它是由短時間內的一系列振蕩組成的。為了解決這個問題，我們使用了一個去跳電路。顯示了使用Schmitt觸發器逆變器74LS14的這樣一個電路。當開關關閉時，輸出給出邏輯。當開關打開時，輸出邏輯為0。

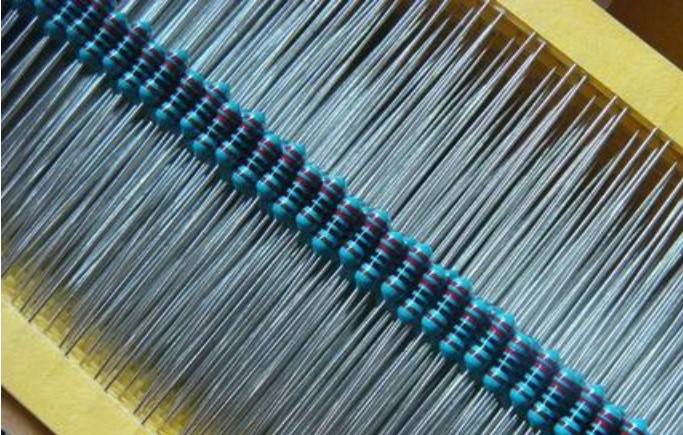

	1k金屬薄膜電阻





	1k金屬薄膜電阻組成另一個邏輯發生器是撥動動作開關。當開關暫時按下時，輸出狀態改變。這種狀態一直保持到再次按下開關為止。給出了這樣一個電路。顯示了兩個方波發生器電路。第一個是基于555定時器。它提供一個1khz信號，67%的占空比。是一個產生不同頻率方波信號的振蕩器。它使用一個CD4060 16級紋波計數器。原始頻率由Rt和Ct確定。





	1k金屬薄膜電阻





	1k金屬薄膜電阻為了獲得更高的頻率精度，使用晶體振蕩器。第一個信號發生器使用一個10mhz晶體振蕩器和一個74LS04逆變器。它精確地產生10兆赫茲的數字信號。較低的頻率可以用分頻器獲得。顯示了使用2.4576晶體振蕩器和16級紋波計數器CD4060的晶體振蕩器電路。在不同的引腳輸出不同頻率的方波信號。顯示了使用EX0-3可編程晶體振蕩器(接口石英器件)的另一個電路。它有一個板上可編程分頻器，提供1/2到1/2n (n=l， 2到8)倍的原始頻率。原始信號由機載晶體振蕩器產生。
