什么是表面安裝SMD零歐姆電阻，以及零歐姆電阻分類

來源：萬利隆電子閱讀量：2000發布時間：2020-10-21

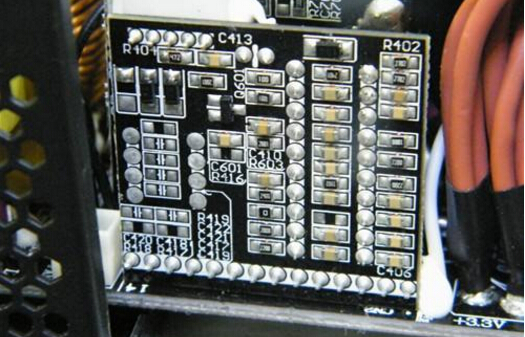

在最近的貼片電阻器技術中，表面貼裝電阻由于成本、簡單性和PCB板的覆蓋面積等原因，被用來代替線繞電阻或任何其他類型的電阻。在一個零歐姆表面安裝電阻，制造商打印一個“單個零”0或“三個零”在表面上。標記為零歐姆電阻的單零和三個零可以在下面的圖中看到。

零歐姆電阻也稱為零歐姆鏈接是一個被動的設備最理想的“0Ω“抵抗像其他短絲和純導電材料。0Ω電阻是一個跳投或任何其他線包裝像電阻的形狀是相同的。它幾乎0Ω阻力(盡管它有一些阻力在現實生活中像其他導電材料和±公差)。等一系列零歐姆電阻可用1/8W 4 mΩ,1/4W 3 mΩ。

我們很多人都在現代PCB設計和電路中見過這些“零歐姆”電阻。所以人們必須詢問的目的是什么零歐姆電阻為什么0 -Ω電阻代替跳投或電線嗎?我們將討論故事背后的不同原因。零歐姆電阻有以下兩種形狀，一種是線繞零歐姆電阻器和表面安裝(SMD)零歐姆電阻，線繞零歐姆電阻器是普通電阻器的一般形狀。線繞0Ω歐姆電阻,只有只有一個黑線(單黑帶)印在電阻器。
