精密分流器應用電流檢測系統中如何對電流精度計算

來源：萬利隆電子人氣：發布時間：2019-10-16

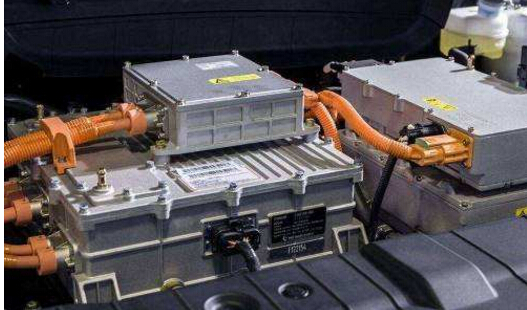

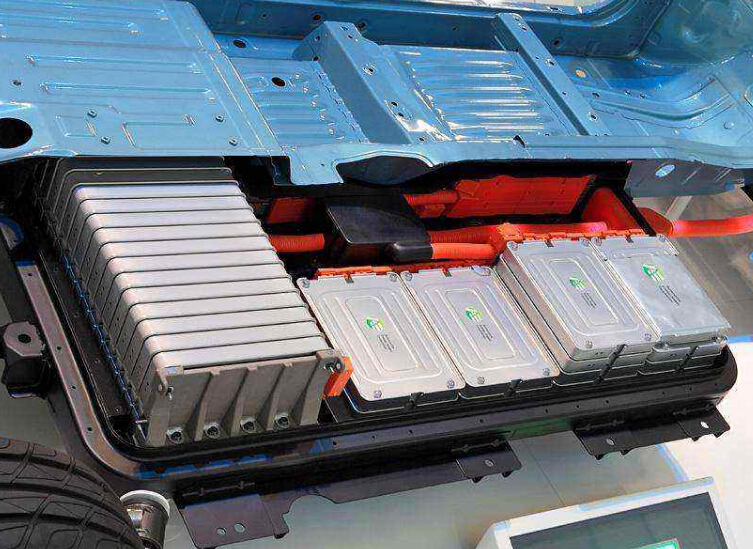

電流檢測系統在新能源汽車產品中是一個極其重要的組成部分，應用于電流檢測系統的精密分流器是其核心的電子元器件之一，許多BMS電池管理系統的核心競爭力都是在高精密分流器解決方案的設計上，目前市場上主流的BMS電池管理系統擁有成功的精密分流器解決方案，這些精密分流器解決方案可以精確計算電流，并反饋到新能源電子系統中去。

精密分流器是根據直流電流通過電阻時在電阻兩端產生電壓的原理制成，精密分流器解決方案與測量?jī)x器儀表的電流電路并聯，以擴大其測量范圍；或在其上測量電壓，從而間接測量電流的元件。精密分流器實際就是一個阻值很小的電阻，當有直流電流通過時，產生壓降，供直流電流表顯示；直流電流表實際是電壓表。

我們可以通常精密分流器歐姆定律：I（電流）＝U（電壓）／R（電阻值），精密分流器實際電阻兩端的電壓采樣信號受眾多因素影響：Uth 銅熱電動勢，Uind 冗余電感感應電動勢，Uiext 被測入的銅端子電動勢，電阻器兩端的測量電壓可由式得出。U＝ R× I＋Uth＋Uind＋Uiext＋…

目前在很多精密分流器解決方案中，完全理想化的精密分流器不受任何外界因素干擾，在現實中理想精密分流器是不存在的，因?yàn)樗軠囟扔绊懀L(zhǎng)期使用阻值偏移影響。精密分流器在140℃下老化1000小時后阻值只有大約-0.2%的輕微漂移,這是由于生產過程中輕微變形而導致的晶格缺損造成的.阻值漂移很大程度上由高溫決定,因此在較低的溫度下比如+100℃,這種漂移實際是檢測不出來.
