大功率分流電阻FL-2系列用于測量直流和交流功率

來源：萬利隆電子人氣：發布時間：2019-10-24

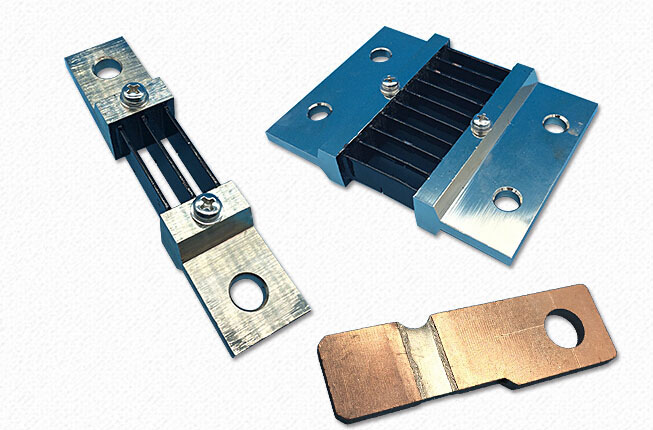

大功率分流電阻FL-2系對許多電路來說非常重要，目前我們生產電力主要來自太陽能、風能、潮汐能等可再生能源供應的增長，也促進了對更精確的大電流測量解決方案的需求。與更傳統的電能計量裝置相比，提高精度的需要是為了確保分布式電力系統中各種元件的可靠性能?；氐绞褂梅至麟娮鑱硖幚泶箅娏鞯膫鹘y(tǒng)電流表的原則似乎是答案。作為一個專業的分流電阻制造商，Microhm電子公司提供全尺寸的傳統分流電阻以及大電流大功率分流電阻FL-2系列。

大功率分流電阻FL-2系列用于可再生能源的直流特性，特別是在分布式系統中，要求同時測量直流和交流功率。不幸的是，這排除了電流互感器，它廣泛用于交流功率測量，也提供了與被測電路隔離的好處。儀器的基礎上采用霍爾電流傳感器可以測量直流和交流,和提供電隔離,但通常不提供所需的測量精度下降到0.1%或更少——這就是電流表使用精密并聯電阻發揮作用,即使他們需要單獨隔離的手段。

大功率分流電阻FL-2系列用于電流表分流電阻能夠測量比普通電流表更高的電流，因為它們分流了電流表周圍的大部分電流。該原理涉及插入一個非常低的電阻串聯負載，導致一個小電壓降通過這個分流電阻，然后可以測量一個合適的電壓表。這使得電流的讀數可以通過歐姆定律的簡單應用來確定，這樣就可以直接用安培來校準儀表的刻度。

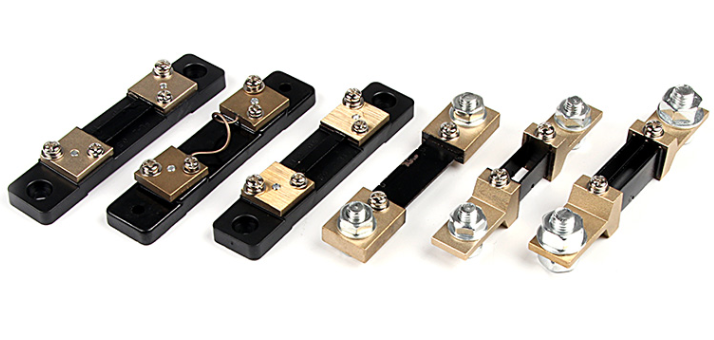

大功率分流電阻FL-2系列被設計成與電壓表一起工作，在分流器的最大額定電流，通常是標準電壓降為50、75或100 mV時提供全尺寸的偏轉。這意味著100A分流設計一個操作和一個100 mV將1 mΩ阻力下降,與更低的高電流和低電壓值下降。為了達到必要的精度，不僅需要精確地定義電阻，還需要消除潛在的測量誤差。這就是為什么四端結構是高電流分流電阻的標準，將負載電流連接從測量端分開。
