精密分流器-為基站開關電源設備提供電壓信號送

來源：萬利隆電子人氣：發布時間：2019-11-06

精密分流器在許多電源產品上使用非常普遍，目前隨著5G基站開發要求，精密分流器為基站開關電源設備提供電壓信號送?；鹃_關電源設備一般為交流電經過整流，可以得到直流電。但是，由于交流電壓及負載電流的變化，整流后得到的直流電壓通常會造成20%到40%的電壓變化。為了得到穩定的直流電壓，必須采用精密分流器設計穩壓電路來實現穩壓。按照精密分流器實現方法的不同，穩壓電源可分為三種：線性穩壓電源、相控穩壓電源和開關穩壓電源。

精密分流器應用在開關穩壓電源與線性穩壓電源和相控穩壓電源相比，具有功率轉換效率高（65%~90%）、發熱少、體積小、重量輕，對電網電壓大范圍變化的適應性強，對輸出電壓、負載的穩定度高等特點。目前基站機房的電源部分都在采用精密分流器，這些電源幾乎全部采用開關穩壓電源。其中精密分流電阻用來測量負載、電池電流。

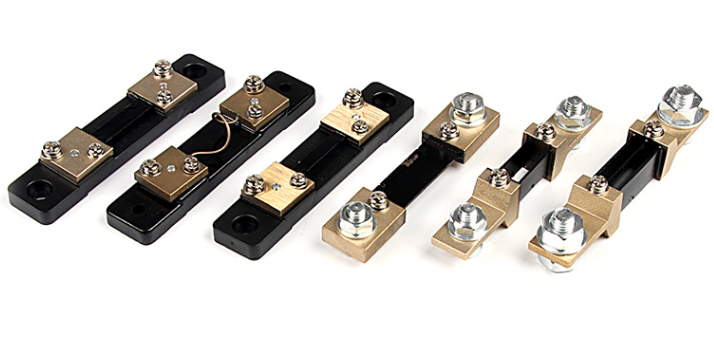

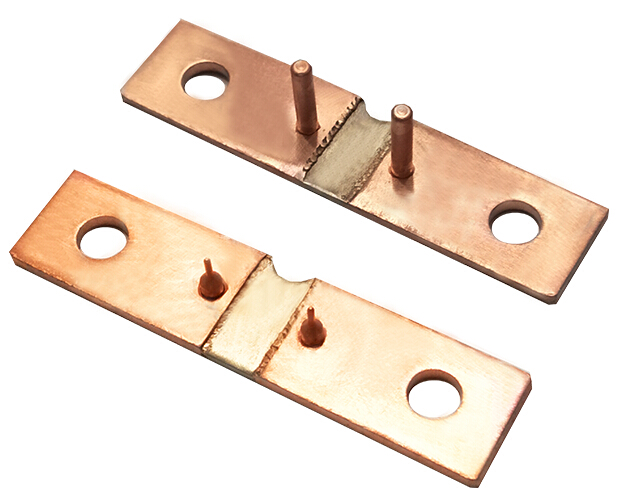

精密分流器在基站電源應用原理是將電流信號轉換成毫伏級電壓信號。精密分流器通過檢測輸出0~75mv電壓信號送至監控單元，監控單元根據設置的精密分流器規格，按比例關系計算實際電流。同時精密分流器的方向性功能，可以顯示蓄電池充電時電流（正）、放電的時電流（負），一般精密分流器規格為300A/75mv；

精密分流器在監控模塊是高頻開關電源系統中的智能裝置，對開關電源系統的運行進行統一的管理。精密分流器在該模塊通過內部通信接口，根據預定的工作程序，對開關整流模塊、交、直流配電屏及電池的運行狀態進行實時監視、控制和管理。一套開關電源系統有一個監控模塊，精密分流器設計可同時監控多個高頻開關整流模塊和配電裝置。
