電流表電阻與電壓表測量電阻有哪些區別和特點

來源：萬利隆電子人氣：發布時間：2019-11-08

電流表與電壓表在計量應用中經常使用，這兩種共同特點精度要求非常高，設計時候一般會采用高精度的標準電阻，這種電阻一般都高精度，并且也有四個端子。兩個端子用來傳送測量到的電流，兩個用來把電阻器的壓降傳送到電壓表。通過這種方式，電壓表只測量精確電阻上的電壓降，而不測量載流導線或線端連接電阻上的雜散電壓。目前市場面上MVR2321-4，分流電阻MMS4026是典型和流行的4線開爾文電阻。

電流表電阻與電壓表測量電阻使用需要注意的是，使用電流表電阻和電壓表測量電阻都要遵守電流檢測規律。由于這兩種儀器的精度都會影響最終結果，因此總體測量精度可能比單獨考慮其中任何一種儀器都要差。例如，如果電流表的精度為+/- 1%，電壓表的精度也為+/- 1%，那么根據這兩種儀表的指示進行的任何測量都可能不準確，誤差可能高達+/- 2%。

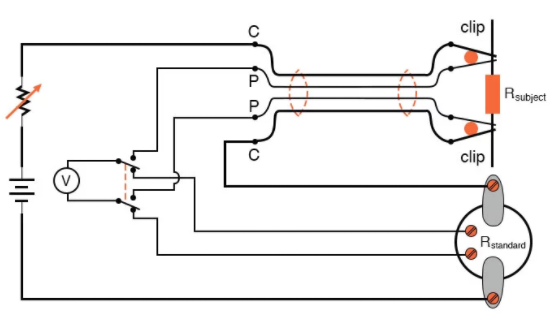

如果用標準電阻器代替電流表，作為測量電流的分流器，可以獲得更高的精度。標準電阻器和用于測量電壓降的電壓表之間仍然存在復合誤差，但這將小于電壓表+電流表的組合，因?yàn)榈湫偷臉?biāo)準電阻器精度遠遠超過典型的電流表精度。上述電路中所有載流導線均以“粗體”顯示，以便與電流表電阻連接電壓表的導線區分開來。理想情況下，電壓表用于確保通過“電勢”導線的電流盡可能小精密電阻器。
