線繞電阻線圈結構低溫漂和精度性能影響因素

來源：萬利隆電子人氣：發布時間：2019-11-13

線繞電阻由于其線圈結構，電感值相對較高。還有線圈間電容。這些單位因此表現出較差的高頻特性，特別是線繞電阻在50千赫以上。線繞電阻的初始公差可達±0.005%，其TCR(電阻溫度系數)通常低至5ppm /℃，但通常約為15 - 25ppm /℃。熱噪聲低，線繞電阻在有限的溫度范圍內跟蹤到±2ppm /°C是可能的，盡管這增加了相當大的成本。

線繞電阻有一些重要的制造因素會影響線繞電阻的性能。例如，金屬絲在拉力作用下繞在鐵芯上，鐵芯會拉長金屬絲并改變其直徑。此外，在線圈的形成過程中，每圈導線的內表面都受到壓縮，外表面受到拉緊。這些變形是永久性和不可逆的。它們影響穩定性，并不可預測地將TCR從原來的值轉移。在很長一段時間內，當金屬絲試圖恢復到原來的形狀時，傷口元素會發生物理變化。

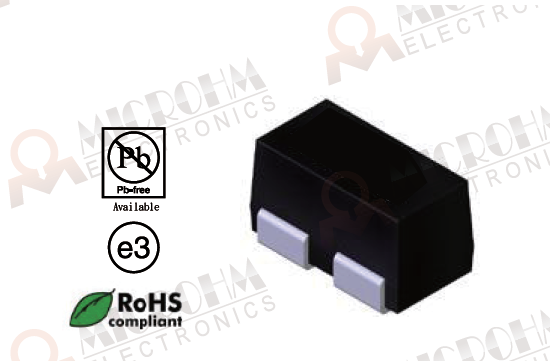

永久的機械變化，以隨機和不可預測的方式發生，導致電線的電氣參數同樣隨機和不可預測的變化。因此，在繞組后，電阻元件可以具有從優良到不良的高度可變的電氣性能特性。Microhm電子公司的KSW精密電阻電阻率為±0.005%和5ppm /℃。微電子有各種線繞電阻，如NUAL系列，EE系列等。

線繞電阻在規定的溫度范圍內，很難制造出兩個具有相同電阻器值的線繞電阻器。這種跟蹤在高精度電路中具有重要意義。例如，傳統的繞線制造方法并不能將電阻元件與搬運、包裝、插入壓力和引線成形等過程中產生的各種應力隔離開來。在這里，必須考慮安裝時施加在軸向引線上的張力和機械感生力施加在包裝上的壓力。
