金屬箔電阻成功解決電阻噪聲問題

來源：萬利隆電子人氣：發布時間：2019-11-15

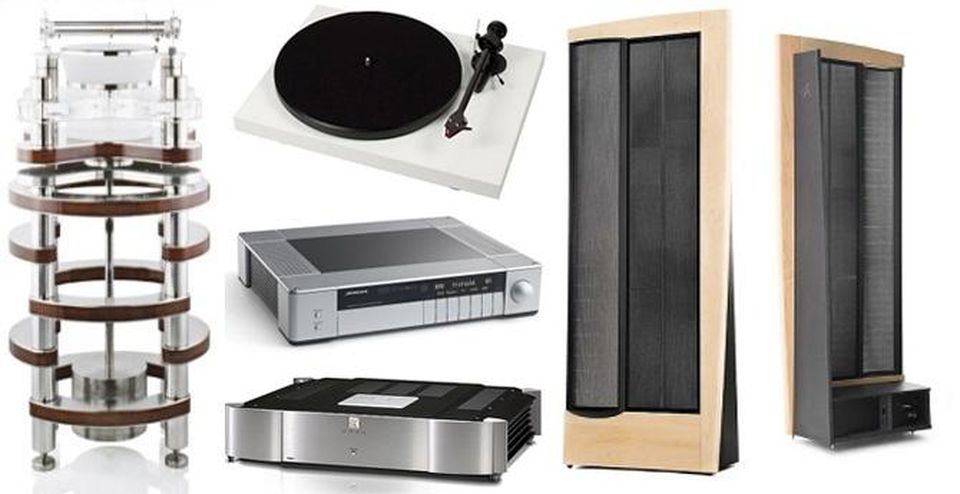

電阻噪聲是一種不必要的廣譜信號，電阻噪聲可以疊加在任何有用的信號上，包括直流。電阻和其他無源元件一樣，是不同程度的噪聲源，取決于阻值、溫度、應用電壓和電阻類型。在高端音頻設備中，精密電阻的精心選擇是避免或盡量減少信號路徑中的噪聲和失真的最佳方法之一，目前精密電阻中的金屬箔電阻成功解決電阻噪聲問題。

人們?yōu)榻饘俨娮枳隽嗽S多實驗來說明為什么有些電阻比其他電阻更小噪聲。但音頻專家和發燒友們唯一達成一致的測試是比較實際音頻系統中使用不同電阻技術時的保真度?？傠娮柙肼曈袔讉€組成部分。與音頻應用最相關的是熱噪聲和電流噪聲。熱噪聲與電阻材料無關，這是值得注意的。事實上，熱噪聲水平是相同的任何類型的電阻提供電阻和溫度是相同的。

另一方面，電流噪聲與電阻材料的類型有直接關系?；谔己秃衲さ葟秃想娮璨牧系碾娮杈哂凶罡叩碾娏髟肼?。薄膜電阻有一個相當多的均勻結構，因此少了噪聲。萬利隆電子的NAP系列是典型的薄膜電阻。最低的噪音水平是在電阻電阻元件:金屬箔和線繞電阻。導線是由類似于箔材料的金屬合金制成，但電阻元件的細導線和相對粗糙的電阻端子的連接處可能會產生額外的噪聲。在箔片電阻中，端子和電阻元件是同一箔片的組成部分，因此避免了這個問題。

但線繞電阻的主要缺點是電感，電感會導致信號峰值被截斷，電阻阻抗對信號頻率有很大的依賴性。此外，必須特別注意以下與線繞電阻電抗相關的影響:音頻放大器可能在5兆赫到50兆赫之間自發振蕩，影響音頻質量。等效串聯電感(ESL)會引起較大的相位變化，影響音頻的音調。線圈可能作為電磁干擾的拾音器，可能超過通常的電流噪聲水平。

金屬箔電阻，如MPR系列，NMS4527, NMS2818，避免了這些問題，因為它們的結構使用化學腐蝕的平板金屬箔，使電流在相鄰的載流路徑運行在相反的方向，抵消了這些路徑的寄生電感。此外，路徑對路徑電容串聯連接，其效果是使電阻的寄生電容最小化。這些低電感/電容電阻的特點是不可測量的峰間信號失真。
