電流采樣電阻應用到模數轉換器ADC作用

來源：萬利隆電子人氣：發布時間：2019-11-18

模數轉換器ADC在電路上經常使用，電流采樣電阻在這個電路設計中經常使用，目前模數轉換器的電流傳感是電子系統中的一項重要功能，但其復雜性往往被低估。準確地測量電流流動遠不如測量電壓那么容易，通常需要高精度電流采樣電阻使用，當我們試圖測量通過一個連接到相對高的電源電壓的負載的電流時，就更困難了。

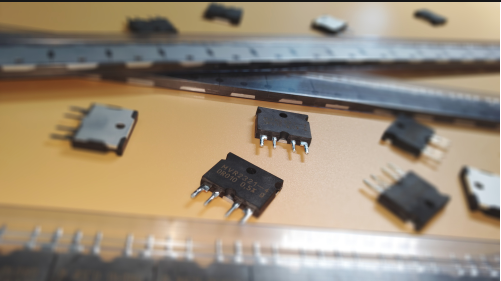

應用到模數轉換器ADC的電流采樣電阻有許多種，通常有MPR系列、MVR系列、MMS系列等電流采樣電阻，由于電流采樣電阻測量精度高、溫度系數低、成本較低，是測量電流流量的首選技術。由于其低阻抗，小電壓通過分流電阻通常必須提高。這個任務通常是由一個電流感知放大器來完成的，它可以連接在低側或高側結構中。

然而，當負載是由相對較高的電壓源驅動時，如在工業控制應用中，采樣電阻可以顯著增大，而不會使負載失去太多的驅動電壓。這些增加的電阻會產生更大的電流采樣電壓，相比之下，通過低阻抗并聯電阻的采樣電流產生的電壓通常以毫歐姆或微歐姆測量。在大功率工業應用中，從電機控制到功率轉換，這些采樣電壓通常可以高達幾伏。

電流采樣電阻的這種采樣電壓在應用到模數轉換器(ADC)之前，通常需要衰減和電平轉換，ADC通常由單極3伏或5伏電源供電。衰減和移平信號調理鏈有時被稱為漏斗信號鏈，因為感知到的電壓信號在通過信號調理鏈到達ADC時變窄。降低或匯集這些采樣電壓的傳統方法是使用被動衰減，但差分漏斗放大器提供了一種替代方法，在降低電流采樣電阻使用數量的同時提高測量精度。
