什么是分流電阻，分流電阻器有哪些重要功能

來源：萬利隆電子人氣：發布時間：2019-11-26

分流電阻是電流傳感是電子系統中的一項重要功能，但其復雜性往往被低估。準確地測量電流流動遠不如測量電壓那么容易，當試圖測量通過一個連接到相對高的電源電壓的負載的電流時，就更困難了。這時候就需要電流敏感電阻，也是我們常說的分流電阻。由于分流電阻測量精度高、溫度系數低、成本較低而成為電流測量的首選技術。此外分流電阻低阻抗，小電壓通過分流電阻通常必須提高。這個任務通常是由一個電流感知放大器來完成的，它可以連接在低側或高側結構中。

然而，當分流電阻器使用在負載是由相對較高的電壓源驅動時，如在工業控制應用分流電阻器，感應電阻可以顯著增大，而不會使負載失去太多的驅動電壓。這些增加的分流電阻器會產生更大的電流感應電壓，相比之下，通過低阻抗并聯電阻的感應電流產生的電壓通常以毫歐姆或微歐姆測量。在大功率分流電阻器工業應用中，從電機控制到功率轉換，這些感應電壓通?？梢愿哌_幾伏。

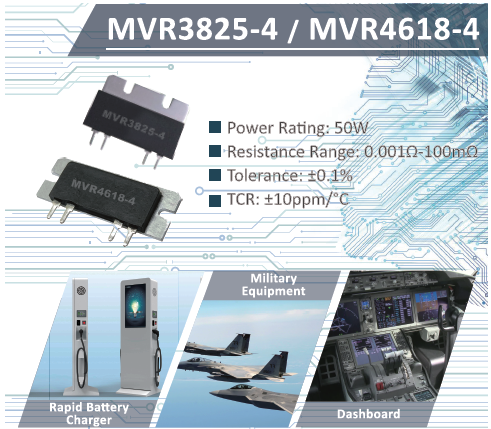

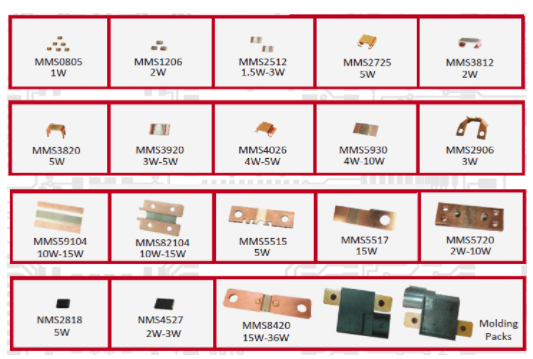

這種分流電阻器感應電壓在應用到模數轉換器(ADC)之前，通常需要衰減和電平轉換，ADC通常由單極3伏或5伏電源供電。衰減和移平信號調理鏈有時被稱為漏斗信號鏈，因為分流電阻器感知到的電壓信號在通過信號調理鏈到達ADC時變窄。降低或匯集這些感應電壓的傳統方法是使用被動衰減，但差分漏斗放大器提供了一種替代方法，在降低元件計數的同時提高測量精度。目前主流電流感電阻為MPR系列、MVR系列和MMS系列產品。
