電流表分流器最佳選擇-高精度低阻值錳銅分流器

來源：萬利隆電子人氣：發布時間：2019-11-28

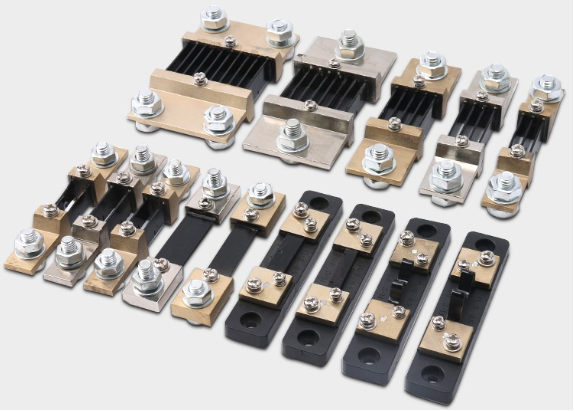

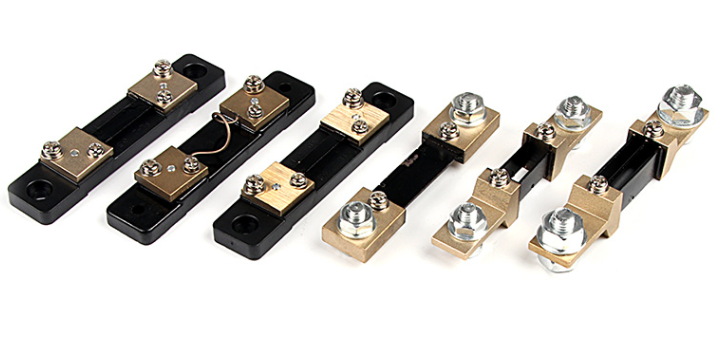

大多數電流表都有一個內置的電流表分流器來測量電流。然而，當電流太高，安培計，需要一個不同的設置。解決辦法是將電流表與一個精確的并聯電阻并聯，有時用于這種類型的電阻是高精度低阻值錳銅分流器。在電流表市場上很受歡迎是FL-2系列高精度低阻值錳銅分流器產品，目前這些FL-2分流器已經在大部分電流表產品中使用。

電流表通常采用一個高精度的低阻值錳銅分流器。電流除以分流器和安培計，這樣只有一小部分(已知的)電流通過安培計。這樣，大電流仍然可以測量。通過正確調整電流表的刻度，可以直接測量實際的安培數。利用這種結構，理論上可以測量的最大安培數是無限的。但是，不能超過測量裝置的額定電壓。這意味著最大電流乘以阻值，不能高于額定電壓。此外，阻值應盡可能低，以限制對電路的干擾。相反，電阻越小，分辨率越小，電壓降越小。

作為一個例子，低阻值錳銅分流器的電阻是1 mOhm。將低阻值錳銅分流器置于電路中，在低阻值錳銅分流器上測量30毫伏的電壓降。這意味著電流等于電壓除以電阻，或者:I = V / R = 0.030 / 0.001 = 30a?？梢赃M(jìn)行同樣的計算，但現在的電阻值未知，電壓和電流已知。這是用來校準分流電阻。并聯電阻在電流測量a電路中的位置。為了消除共模電壓，通常將并聯電阻置于接地側。然而，也存在其他缺點。在這種配置中，共模電壓對電流表來說可能過高。

在電路中仔細選擇低阻值錳銅分流器的位置是很重要的。當電路與測量裝置共用一個接地時，通常選擇將分流器盡可能靠近接地。其原因是為了保護電流表不受共模電壓過高的影響，以免損壞電流表或產生錯誤的結果。這種設置的一個缺點是，可能無法檢測到繞過分流器的泄漏。如果分流器放在不接地的腳上，它必須與地面隔離，或包括一個分壓器或隔離放大器來保護儀表。其他方法可以不直接將測量儀器與高壓電路連接，如使用霍爾效應。然而，目前的分流方式通常更實惠、更便宜。除FL-2系列外，萬利隆電子還提供3920、5930、8420等尺寸的低阻值錳銅分流器。
