金屬箔電阻與線繞的電阻器生產工藝差異

來源：萬利隆電子人氣：發布時間：2019-12-25

電阻器是由各種各樣的材料和制造工藝生產的，每種電阻材料都有其典型的特性和特定的使用領域。金屬合金絲是目前許多電阻器采用一種電阻生產材料，金屬合金絲有許多性能優勢，尤其是生產繞線電阻器一個都采用金屬合金絲進行生產。不過隨著電阻技術的不斷改進，許多電阻也開始采用金屬箔片進行生產，這類電阻器一般為金屬箔電阻器。金屬箔電阻器擁有非常好的TCR和電阻精度，在電氣工程中使用就有非常多用途。金屬箔電阻與線繞的電阻器生產都采用金屬合金材料，但是這兩種電阻器還是存在許多差異。

首先我們常見的線繞電阻器采樣繞線方式生產，線繞電阻通過纏繞電阻絲在一個不導電的核心周圍的螺旋。電阻絲通常是鎳鉻合金，其芯通常是陶瓷或玻璃纖維。一種涂層，如玻璃搪瓷，用于保護。螺旋繞組具有電容性和感應性，因此不適合50 kHz以上的應用場合。通常使用其他的繞組技術來減少不期望的高頻效應。線繞電阻主要用于高精度或大功率應用。它們有低噪音，健壯，溫度穩定。電阻值從0.1到100kw，精度在0.001到20%之間。萬利隆電子的線繞電阻，特別是金屬包覆的NUAL系列是高功率應用的線繞電阻。

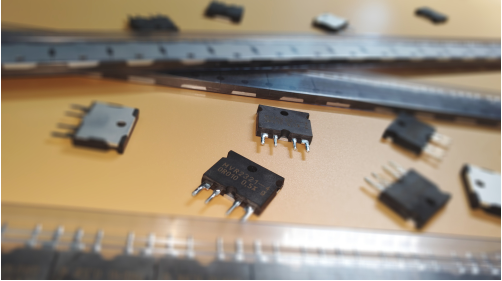

金屬箔電阻與線繞的電阻器生產有很多區別，金屬箔電阻發明于20世紀60年代，至今仍是最精確、最穩定的電阻器。部分金屬箔電阻元件是一種用水泥固定在陶瓷基板上的金屬薄片。箔的厚度是幾微米。機械設計固有的特點是，它們具有非常低的溫度阻力系數。它們用于精度要求高的應用場合。目前市場上比較高端的金屬箔電阻有MVR2321-4是一種典型的金屬箔電阻，特別適用于精密測量。
