低公差電阻用色帶表示電阻的阻值

來源：萬利隆電子人氣：發布時間：2020-03-16

容差是電阻的電阻與實際電阻之間的變化量。高耐受性電阻的電阻變化較大。低公差電阻的電阻變化很小。例如，一個電阻的公差為5%時，其電阻的5%可能與其實際阻值不同。類似地，一個電阻的容差為8%時，其電阻的8%可能與其實際阻值相差8%。電阻的容差通常以百分數表示。

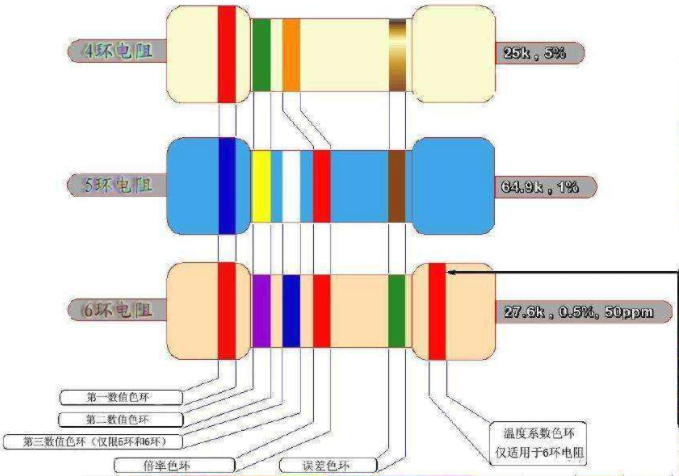

電阻上的第1色帶表示電阻電阻的第1個有效值或第1位數字，第2色帶表示電阻電阻的第2個有效值或第2位數字。第三個色帶是十進制乘法器，第四個色帶表示電阻的公差。第一和第二色帶共同組成一個2位數字，第三色帶或乘法器乘以這個2位數字，得到電阻的阻值。如果第4色帶或公差帶為空白，則認為是3帶電阻，3帶電阻的公差為20%。為軍事用途制造的電阻可能還包括一個額外的頻帶稱為第五頻帶，它表示電阻故障率。

如果4波段電阻上的顏色是這個順序:棕色，綠色，紅色和紫色。顏色帶的值是這樣的:棕色= 1，綠色= 5，紅色= 102或100，紫色= 0.10%。如果4波段電阻上的顏色是這個順序:棕色，綠色，紅色和紫色。在顏色代碼表中，棕色的值是1，這是第一個數字，綠色的值是5，這是第二個數字。第一和第二色帶組合在一起，構成一個兩位數15。第三個紅色帶的值是100。這個值乘以兩位數即。 15x100 = 1500歐姆。Violet指定公差為0.10%。
