E系列標準電阻器如何對電阻器進行準確歸類

來源：萬利隆電子人氣：發布時間：2020-06-18

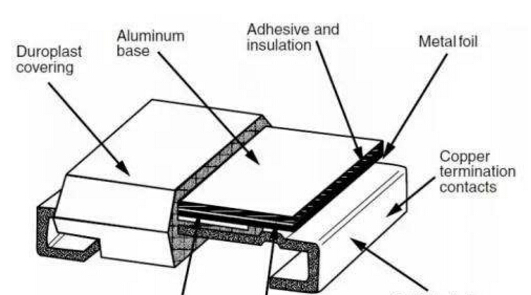

標準電阻器的值被組織成一系列的值稱為E系列。不同值的間隔是這樣的，一個值的E系列的頂部和下一個值的E系列的底部不重疊。以標準電阻器為例，標準電阻器值為1歐姆，其公差為±20%。在E系列的頂部的實際電阻是1.2歐姆。然后取一個值為1.5歐姆的電阻。該元件在其E系列底部的電阻為1.2歐姆。這一過程是在10年內完成所有的值，為每個公差創建一套標準電阻器值。不同的標準電阻器值通過它們的E系列數字可知:E3每十年有三個電阻器，E6每十年有六個電阻器，E12每十年有十二個電阻器，依此類推。

E系列標準電阻器范圍內最基本的系列是E3系列，它只有三個值:1、2.2和4.7。雖然基本值本身可以更廣泛地用于減少庫存，但這種方法很少這樣使用，因為對今天的大多數應用來說，相關的容忍太寬了。接下來是E6系列，每10年有6個值，公差為±20%;E12系列，每10年有12個值，公差為±10%;E24系列，每10年有24個值，公差為±5%。下面給出了這些串聯電阻的值。還有其他系列(E48和E96)，但不像下面給出的系列那么常見。

E6和E12標準電阻器可在幾乎所有類型的電阻器。然而E24系列，是一個更接近的公差系列，只有在較高的公差類型是可用的。在E24系列中常見的金屬氧化膜電阻器和其他幾種類型的電阻器都有。碳類型現在很少可用，而且無論如何只能在較低的容忍范圍內可用，因為它們的值不能保證達到如此接近的容忍。E系列首選或標準電阻器量值范圍為國際認可，并已被國際標準組織采用,因此電阻器值系列通常被稱為EIA標準電阻器值。
