碳組合電阻器圍有一個陶瓷圓柱形涂層作用

來源：萬利隆電子人氣：發布時間：2020-06-10

碳組合電阻器內的主要電阻元件由細磨或粉末碳和絕緣材料(通常是陶瓷和樹脂)的混合物制成?；旌衔镌诩訜嵯卤粔撼尚“簟?/span>一旦制造的碳組成棒有導線添加。這可以通過將引線壓入桿的任意一端，或通過使用金屬帽連接到任何一端的電線添加。棒被烘烤后，下一個階段是添加一層涂層，因?yàn)榘舯旧硎嵌嗫椎?，?huì)吸收水分，污垢和油脂，這會改變性能。

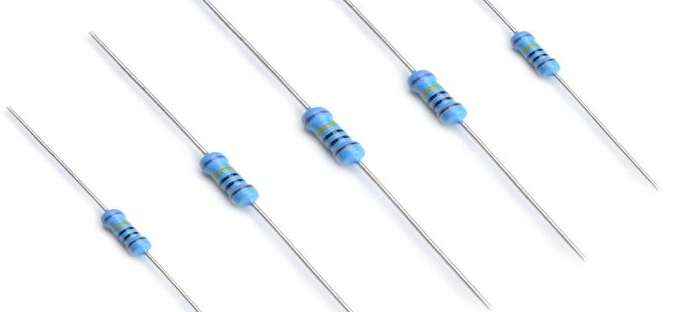

雖然偶爾有些電阻沒有涂層，但大多數是有涂層的，典型的是在電阻周圍有一個陶瓷圓柱形涂層。電阻是通過改變棒中石墨混合物的組成，或擴展它們來改變的。功率耗散能力是增加，使棒更寬，雖然這也減少了阻力給定的混合。鑒于制造公差，很難將其制造到給定的值。相反，它們?cè)谏a(chǎn)后被分類。典型的公差僅為±20%，雖然也有±10%和偶爾±5%的版本。

雖然碳組成電阻沒有廣泛使用，但是碳組合電阻器也有一些應用，碳組合電阻器有的時候是很適合的。這些往往產生于碳組合電阻器的能力，吸收高瞬變，而沒有損害的風險，其他電阻可能遭受變化，碳組合電阻器通常為1/4, 1/2, 1瓦的值，在某些情況下高達5瓦的碳組成電阻器類型被制造。雖然碳組成電阻器的結構是相對簡單的，并且已經建立多年，低使用率意味著這些電子產品是一個更專業的項目，其他電阻器可能比其他類型花費更多，這會導致生產成本高出很多。
